控制原理

1、电加热器采用自动控制，操作人员只需在开机时设定好温度参数，按启动按钮之后，电加热器即可自动地进行温度控制，无需设专人值守。

2、有常规的电气保护，如短路保护、过载保护、超温保护等。

3、在控制柜面板带有电压电流显示，温度显示，指示灯，按钮等。

4、控制柜内部带有断路器，接触器，可控硅调功器，中间继电气等。温度控制

1、本系统采用温控表ST1采集温度信号，经过PID计算，输出电压脉冲信号，由可控硅调节电加热器的功率输出（0-100功率调节），保证了加热器的温度精度。同时将出口温度，变松给远程DCS。 

2、温度报警由温控表ST2作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。报警条件 后按复位按钮后才能重新启动。

3、温度开关也作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。报警条件 后按复位按钮后才能重新启动。

功率控制

1、功率控制采用可控硅调功器进行整体控制，达到功率0-100控制。

2、可控硅调功器接收出口问题控制仪表输出的电压脉冲信号，根据此信号去调节加热器的输出，实现0-100功率无极调节，从而使介质温度得到准确控制。

3、可控硅采用周波模式，避免导通角模式所引起的电网污染。信号往来

控制柜向用户的DCS系统提供加热系统处于运行、超温报警信号、同时可接受DCS到控制连锁停止操作命令。

运行操作说明

1、合闸断路器，电源指示灯亮，加热器处于待运行状态。

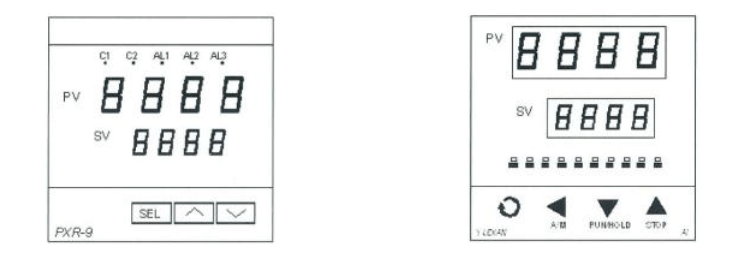

2、设定出口温度控制仪表及内部超温报警仪表温度。

3、PV为温度测量值，SV为温度设定值。

4、出口温度控制仪表可增大或减小温度设定值。内部超温报警仪表可增大或减小温度设定值，也可改变小数点的位置。

5、电加热器启动：按防爆柜面板上的停止按钮，运行指示灯灭，加热器停止

6、加热器超温报警，如超温指示灯亮，则表示发生内部超温报警，此时加热器被切断，解除故障后按复位按钮复位，则超温指示灯灭，加热器可重新启动

7、加热器不用时，请断开主断路器。

8、电加热器连锁听：按远程DCS的连锁停按钮，系统断电
